Membuat Rangkaian MOTOR_DC

RANGKAIAN MOTOR-DC

Komponen yang dibutuhkan:

1.    Capacitor 33pf
2.   ATMega 16
3.    Baterai
4.  Button
5.   Crystal
6. L293D
7.    LM016L
8.  Motor-DC

Berikut cara membuatnya:

1.    ... Buka Proteus 8 kemudian Pilih NEW PROJECT pilih directory yang anda inginkan kemudian NEXT Pilih CREATE SCHEMATIC kemudian pilih DEFAULTklik NEXT pilih CREATE PCB LAYOUT klik NEXT pilih NO FIRMWARE klik NEXT kemudian FINISH.

2. Klik Library kemudian pilih Pick part from library.

3. Komponen yang harus dimasukkan:

    Capacitor 33pf à 06031A330JAT2A

  ATMega 16 à ATMEGA16

    Baterai à Battery

    Button à Button

Crystal à Crysta l

   L293D à L293D

  LM016L à LM016L

    Motor DC à Motor-DC

4.    Hubungkanlah komponen sebagai berikut.



5.Masukkan coding dengan menggunakan CodeVisonAVR. Kemudian klik 2x pada IC ATMega 16 kemudian klik lambag folder lalu cari file dengan ekstensi .hex danOK. (Lihat gambar untuk lebih jelas membuat coding).

6.Cara membuat coding di CodeVisionAVR:

Ø  Pilih menu File kemudian New. Pilih Project lalu OK.

Ø Pilih Chip ATMega16, pilih port kemudian in menjadi out (*Port a, b, d menjadi input sementara Port c menjadi output jadi port c harus di ubah menjadi output).

Ø  Aktifkan LCD dan atur LCD outputnya di Port c. Dan generate save, exit, file akan di savesebanyak 3x.

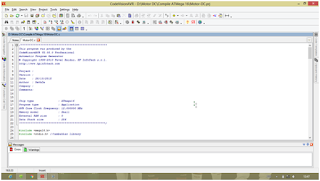

Maka akan tapil code berikut

7.    Pindah ke PCB Layoutkemudian letekkan komponen secara berdekatan.

8.Pilih menu Tool kemudian Design Rule Manager. Kemudian atur power dansignal-nya.

9.    Kemudian Autorouting dan cek error-nya, jika ada eror maka harus di tata ulang.

10. SELESAI
